Endüstriyel Çatı GES: Çatı Tipine Göre Montaj ve Dikkat Edilmesi Gerekenler
- Çatı GES kurulumundan önce statik kontrol şarttır; paneller ve konstrüksiyon çatıya ek yük getirir.
- Montaj sistemi çatı tipine göre seçilir: trapez sac, sandviç panel, membran ve beton çatıların her biri farklı çözüm ister.
- Doğru uygulamada su yalıtımı korunur; delme gereken noktalarda sızdırmazlık elemanları kullanılır.
Fabrika, depo ve lojistik merkezlerinin geniş çatıları, kullanılmayan alanı elektrik üretim tesisine dönüştürmek için ideal bir fırsattır. Gündüz tüketimi yüksek işletmelerde çatı GES, üretilen enerjinin doğrudan kullanılması sayesinde hızlı geri dönüş sağlar. Ancak başarılı bir çatı GES projesi, çatının yapısını doğru tanımakla başlar.
Her şeyden önce: statik kontrol
Paneller ve konstrüksiyon çatıya metrekare başına ek yük getirir; bu yüke kar ve rüzgâr yükleri de eklenir. Çatı makaslarının, aşıklarının ve kaplamanın bu yükü güvenle taşıyıp taşımadığı statik değerlendirme ile belirlenir. Gerekirse statik rapor hazırlanır veya güçlendirme önerilir.
Çatı tipine göre montaj yöntemleri
Yaygın endüstriyel çatı tipleri ve montaj yaklaşımı

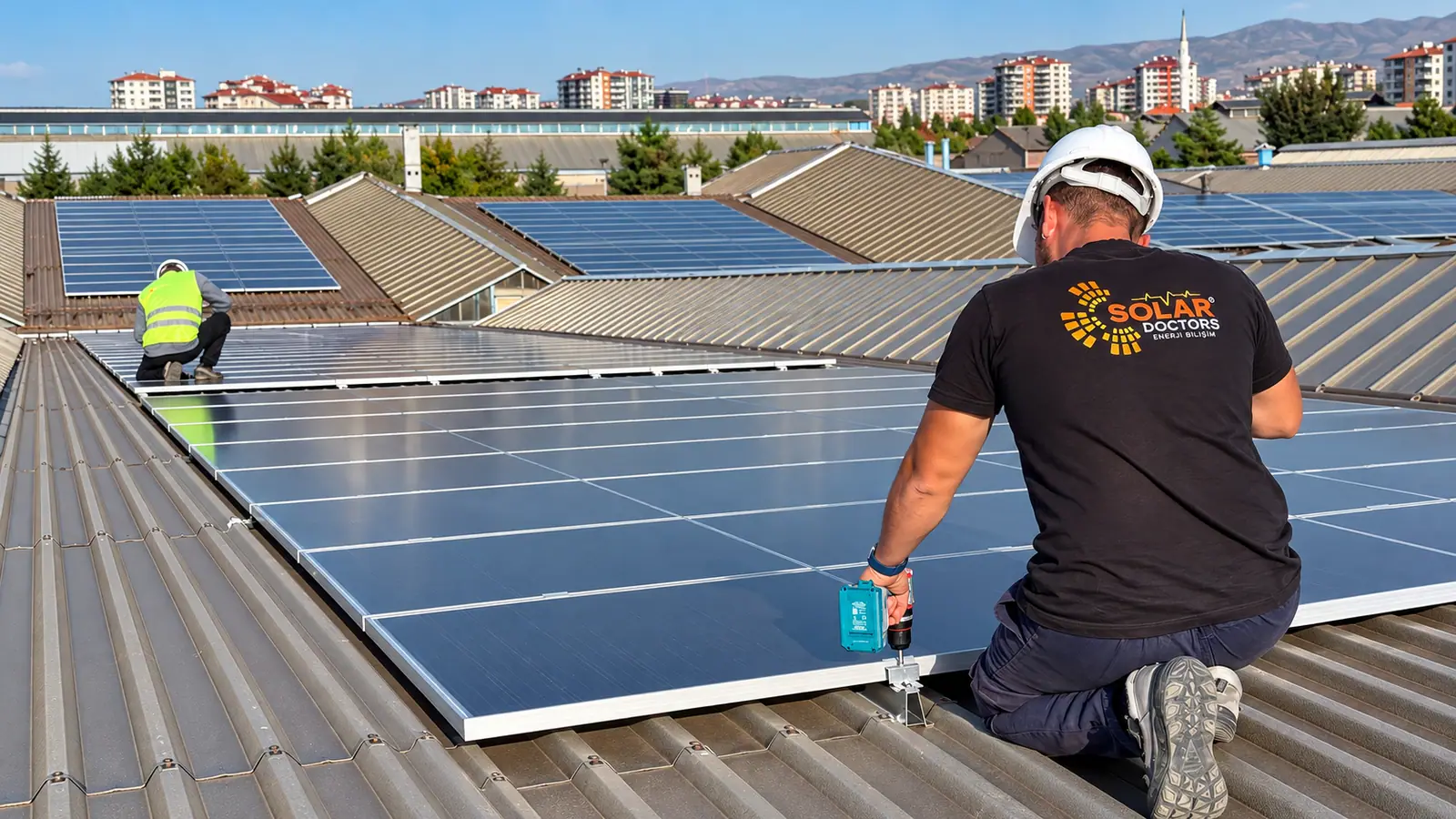

Trapez sac çatılar
Sanayi yapılarında en yaygın çatı tipidir. Paneller, trapez hatvelerine uygun ray veya mini ray sistemleriyle monte edilir. Bağlantı noktalarında EPDM contalı vidalar kullanılarak su sızdırmazlığı sağlanır.
Sandviç panel çatılar
İçinde yalıtım malzemesi bulunan sandviç panellerde montaj, üst saca uygun bağlantı elemanlarıyla yapılır. Bağlantının yalıtım katmanına ve alt saca zarar vermemesi önemlidir.
Kenet (klip-lok) çatılar
Kenetli çatılarda, profilin kenetine takılan özel kelepçeler sayesinde çatı delinmeden montaj yapılabilir. Bu, su yalıtımı açısından büyük avantajdır.
Membran ve beton teras çatılar
Düz çatılarda paneller, uygun eğim verilmiş konstrüksiyonlarla kurulur. Membranın delinmemesi için ağırlıkla sabitlenen (balastlı) sistemler tercih edilebilir; ancak bu sistemler çatıya daha fazla yük bindirdiği için statik kapasite dikkatle hesaplanmalıdır.
Çatı GES’te dikkat edilmesi gereken 5 nokta
- Çatının yaşı ve durumu: Kaplaması yakında yenilenecek bir çatıya GES kurmak, ileride sökme-takma maliyeti doğurur.
- Su yalıtımı: Bağlantı noktaları ve kablo geçişleri sızdırmaz olmalıdır.
- Yangın güvenliği: Kablolama, DC izolasyon ve gerekli durumlarda ark algılama (AFCI) özellikli inverterler önemlidir.
- Bakım yolları: Panel dizileri arasında temizlik ve bakım için güvenli geçiş alanları bırakılmalıdır.
- Gölgelenme: Havalandırma bacaları, klima üniteleri ve çatı üstü ekipmanların gölgesi yerleşimde hesaba katılmalıdır.
| Çatı tipi | Delme gerekir mi? | Öne çıkan risk |
|---|---|---|
| Trapez sac | Evet (contalı) | Sızdırmazlık |
| Sandviç panel | Evet (contalı) | Yalıtım katmanı |
| Kenet | Hayır | Kelepçe uyumu |
| Membran (balastlı) | Hayır | Statik kapasite |
| Beton teras | Duruma göre | Yalıtım ve drenaj |
Sıkça Sorulan Sorular
Çatı GES kurulumu çatı garantimi etkiler mi?
Çatı üreticisinin veya uygulayıcısının garanti koşulları kontrol edilmelidir. Uygun bağlantı elemanları ve onaylı yöntemlerle yapılan montaj, riskleri en aza indirir.
Eski bir çatıya GES kurulabilir mi?
Çatının durumu ve kalan ömrü değerlendirilir. Kaplama yakında yenilenecekse önce çatı yenilemesi, ardından GES kurulumu genellikle daha ekonomiktir.
Çatı GES ne kadar sürede kurulur?
Çatı büyüklüğüne ve sistem gücüne göre değişir; orta ölçekli sanayi çatılarında saha işleri genellikle birkaç hafta içinde tamamlanır.
Çatınızı birlikte değerlendirelim

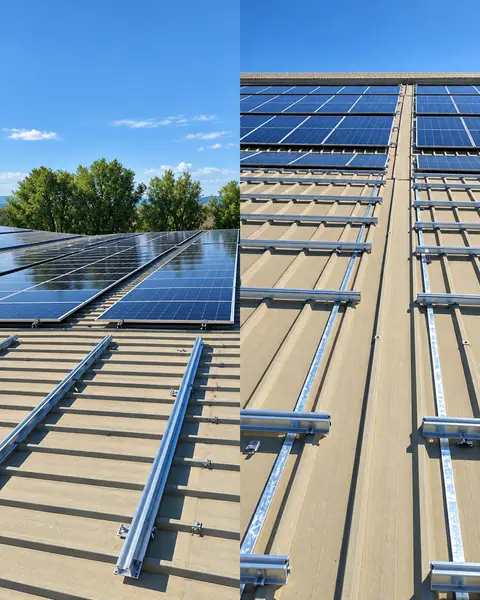

Manisa Salihli’deki 4.446 kWp’lik santral gibi çatı GES referanslarımızla farklı çatı tiplerinde deneyim sahibiyiz. Fabrikalar için öz tüketim avantajlarını Fabrikalar İçin Öz Tüketim GES yazımızda anlattık. Ön başvuru formunu doldurun, çatınızı ücretsiz değerlendirelim.
